Рамы ремизные для ткацких станков АТ (Тип I)
- Ремизные рамы для ткацких станков АТ выпускаются двух типов. Рамы АТ типа I предназначены для выработки легких и средних тканей с коэффициентом заполнения 65% - 75%, с заправочной шириной до 150 см.
- Ремизные рамы типа I изготавливаются с галевоносителем сечением 10х1,5 мм под витые и пластинчатые галева с О-образным ушком, с клиновым или хомутообразным фиксатором галевоносителя.
- Планки рамы имеют специальный коробчатый профиль, изготавливаемый с высокой геометрической точностью из прочного алюминиевого сплава, сечением 60х9 мм, 72х9 мм. И по требованию заказчика могут быть снабжены подвесами в виде крючка.
- Рамы ремизные снабжены разделителями из натуральной древесины.

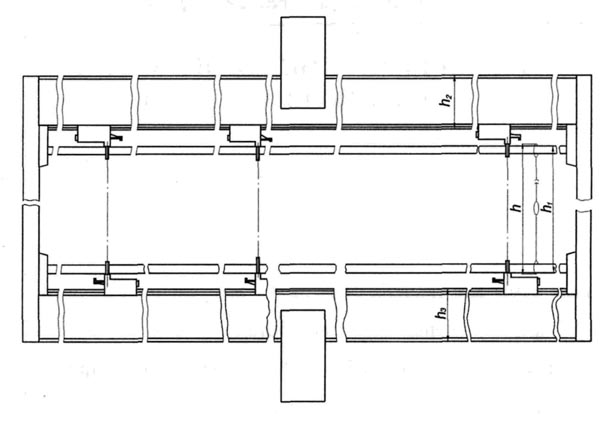

| Тип рамы | Вид галев | Мах галев, h | Мах рамы, h1 | Высота профиля планок, h2/h3 | Вид боковины |
| АТ тип I | пластинчат. или витые |
260 280 330 350 420 440 |
257 277 327 347 417 437 |
60/60 60/72 72/72 |
К-клиновой Х-хомутообр. |
При заказе указывается: модель ткацкого станка, заправочная ширина, тип рамы, мах галев, высота профиля планок, вид фиксатора.
Пример условного обозначения для заказа: ремизной рамы для ткацкого станка АТ, заправочной шириной 100см, типа I, при махе галев 280 мм, с высотой профиля планок верхней 60мм, нижней 72мм, с клиновым фиксатором.
Ремизная рама АТ-100, I-280, 60/72, К
По требованию заказчика ремизные рамы могут поставляться в комплекте с галевами.
